CH4LNG

Si l’injection du biométhane produit dans le réseau n’est pas possible, le biométhane peut être liquéfié pour être transporté par camion. A cet effet, AB a créé CH4LNG, la solution de liquéfaction du biométhane, conçue pour être installée en aval d’un système BIOCH4NGE®, auquel elle s’intègre à la perfection.

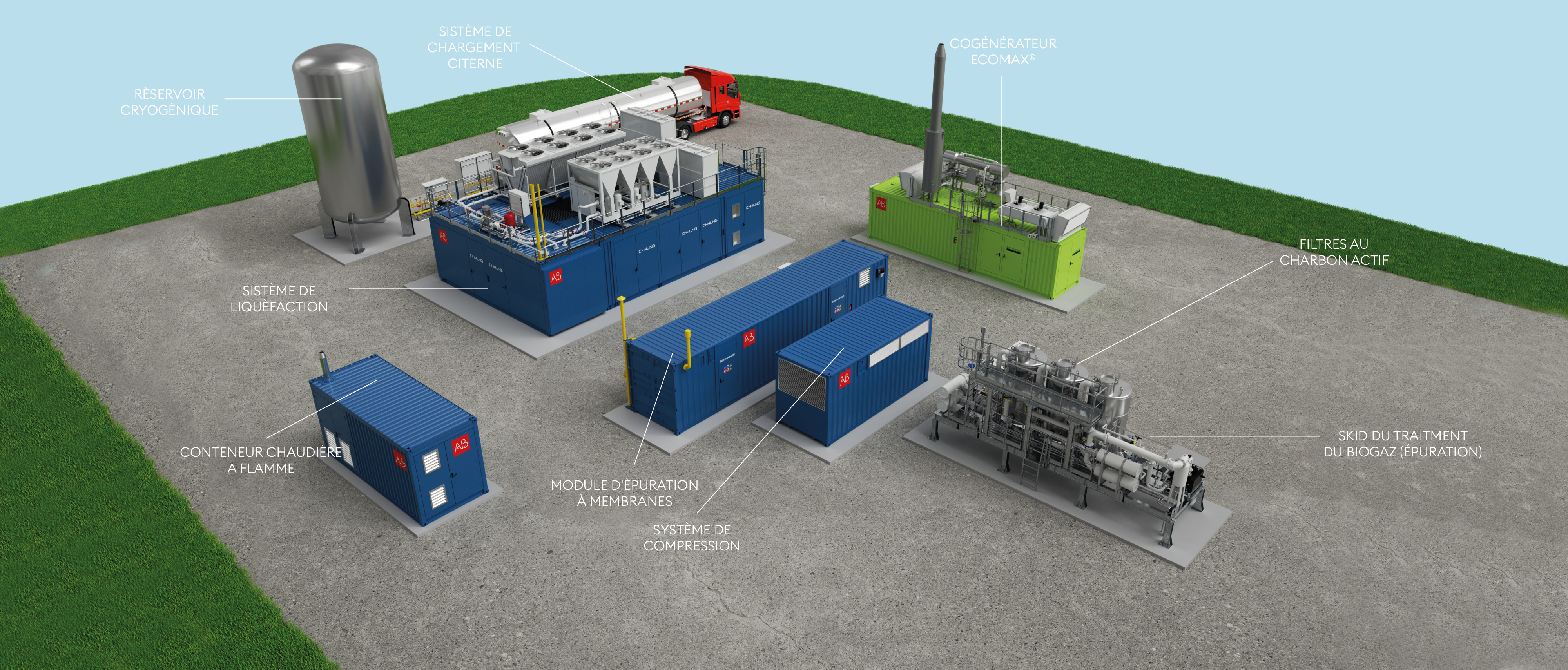

*Image indicative Disposition et éléments à définir en fonction des espaces disponibles et de la configurationchoisie

Elle repose sur un processus cryogénique intégré, à basse pression de fonctionnement, subdivisé en 3 phases : traitement, liquéfaction et stockage.

• Traitement : lors de la première partie du processus, le système de purification TSA (Temperature Swing Adsorption) abaisse la teneur en humidité et en CO₂ à travers des filtres et des tamis moléculaires.

• Liquéfaction : à travers plusieurs stades de refroidissement, le biométhane sous pression passe à l’état liquide et est rendu disponible à des conditions de <-145 °C et 3 bar. Le cœur du processus CH4LNG est le cryorefroidisseur, basé sur la technologie de la cryogénie Stirling, une machine alternative qui génère de l'énergie de refroidissement en comprimant et en détendant de l'hélium en cycle fermé.

• Stockage : le bio-GNL est acheminé vers un réservoir de transfert, où les conditions de pression et de température voulues du produit final sont garanties.

Le processus cryogénique à la base de CH4LNG utilise uniquement de l’électricité, évitant ainsi l’utilisationd’azote liquide par exemple. CH4LNG est la solution modulaire en container hautement efficace, qui fonctionnesans utiliser de gaz techniques liquéfiés, également disponible pour les installations de petite taille.

• Modulaire et compact

• Processus simple et très efficace

• Ne nécessite pas d’azote liquide

• Production jusqu’à 1 TPD (1 cryogénérateur)

• Consommation spécifique constante

• Évolutif jusqu’à 11 TPD
